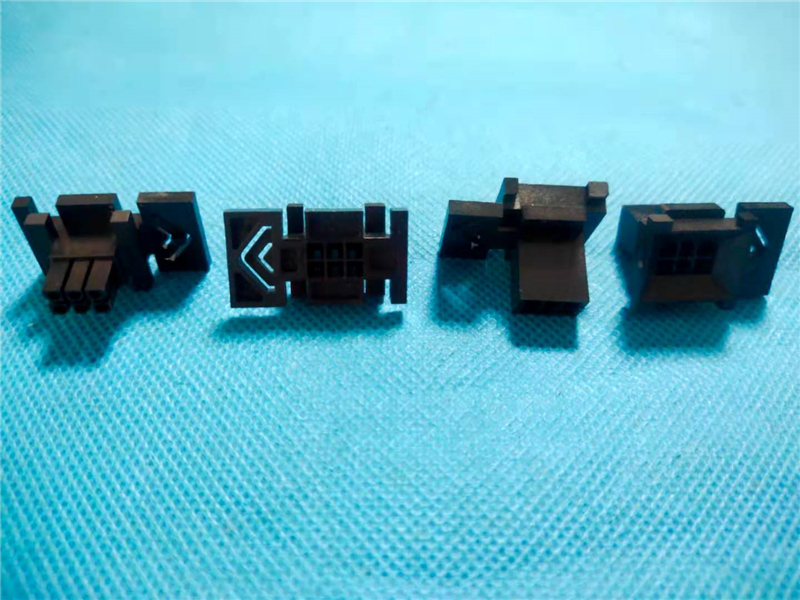

端子連接器是電子部件之間的橋梁。作為密封在絕緣塑料中的金屬板，端子連接器的兩端都有孔，可以選擇導線的數量和間距，使連接更方便、更快，大大降低了電子產品的體積。終端連接器制造商TXGA生產各種類型的終端連接器產品，庫存充足，交貨快，支持定制和一站式采購。
1.檢查電線是否斷開。拆下控制計算機ECU和傳感器兩側的接線端子，然后測量端子相應端子之間的電阻。如果電阻值不大于1歐姆，則電線正常，以便進行下一次檢查。在測量導線電阻時，最好在垂直和水平方向輕輕搖動導線，以提高測量的準確性。同時，請注意，對于大多數導線端子。萬用表棒應從連接器的后端插入，但安裝防水套筒的防水接線端子表棒不能從后端插入，因?yàn)樵诓迦霑r(shí)會使端子變形。
2.檢查短路電阻值。首先拆下控制電腦ECU和傳感器兩側的導線端子，然后測量連接器兩側的端子排和車身之間的電阻值。測量時，表?xiàng)U一端與車身連接，另一端分別在導線連接器兩側測量。如果電阻值大于1歐姆，則表明導線與車身無短路故障。
3.檢查
端子連接器的外觀和接觸壓力。首先，應逐一拆下每個端子，檢查
端子連接器上是否有銹接觸和污垢，并清理腐蝕和污垢。然后檢查端子片是否松動或損壞，端子固定是否牢固，輕輕拉動時端子不應松動。相反，如果在哪個座孔中拔出插頭端子比其他座孔更容易，則座孔在使用中可能會導致接觸不良故障。
